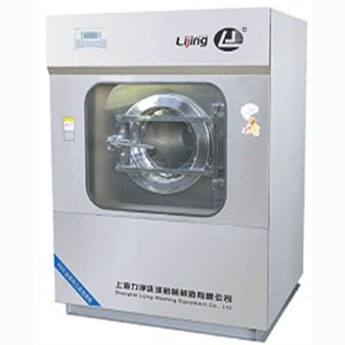

全自動大型洗衣機設備以程序控制器為中心，另配有水位開關、排水選擇開關、漂洗選擇開關、洗滌選擇開關、安全開關等電氣控制部件，構成程序控制電路，用來控制進水閥、電動機、排水電磁鐵、蜂鳴器等負載部件的通斷，實現進水、洗滌、排水、漂洗、脫水等程序控制。
微處理器和其接口電路構成了全自動大型洗衣機設備的程序控制系統。程序控制器上使用的主要是4位和8位微處理器。微處理器所處理的數據只有0和1兩個數字。在接口信號中，1和0分別對應高點平和低電平。微處理器接口電路有：直流電源電路、復位電路、時鐘電路、時基電路、按鍵輸入電路、顯示電路、蜂鳴電路、負載驅動電路、水位開關和安全開關輸入電路。
全自動大型洗衣機設備的控制器主要包括負載驅動電路、按鍵輸入電路和顯示電路、安全開關和水位開關輸入電路以及保護電路這四大電路，具體的功能如下：
負載電路：又稱強電控制電路，是控制交流220V電壓通斷的電路。該電路電源端接220V電源，輸出端與負載部件相接。
按鍵輸入電路和顯示電路：此電路是全自動大型洗衣機設備操作指令輸入電路。按鍵按一定矩陣排列，按動不同的按鍵時，由該鍵所在行的接口將信號輸入到微處理器CPU中，由CPU識別按鍵的功能并調出存儲器中的數據，經微處理器的輸出接口輸出控制信號。
安全開關和水位開關輸入電路：作用是把開關通斷狀態的信息輸送給微處理器，以使微處理器對運轉程序進行控制。
保護電路：計算機控制全自動大型洗衣機設備在洗滌過程中設有硬件自動保護和軟件自動保護。
